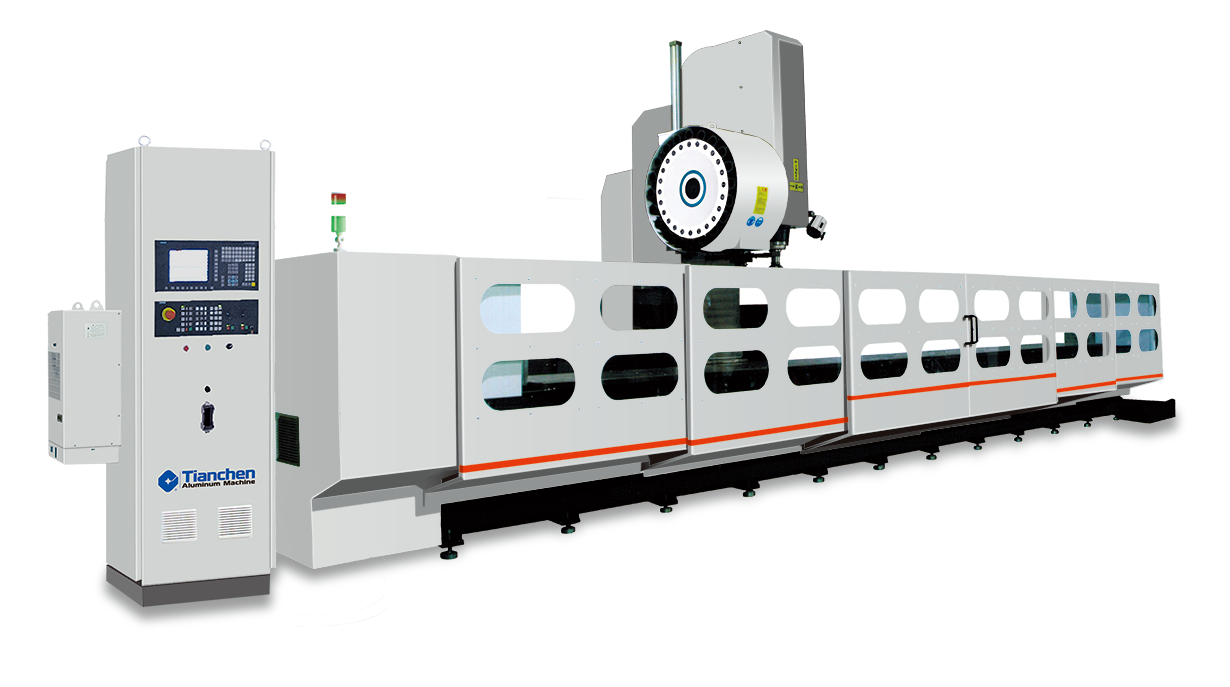

鋁型材高速三軸數控加工中心
GCGZF-CNC-4500
設備特點
☆?適用于軌道交通鋁型材及各種工業鋁型材、輕質合金及Upvc等材料的孔、槽及輪廓形狀等工序的加工，具備銑削、鉆削、鏜孔及攻螺紋等功能；
☆?采用進口高品質數控系統，具有良好的操作界面，可完成復雜的三軸聯動加工；
☆?采用鑄鐵工作臺。工作臺上均布五個T型槽，方便工件及工裝的安裝、夾緊及更換；
☆?采用工作臺固定，立柱及主軸箱移動式布局，減小占地面積。刀庫隨立柱一起移動，方便換刀，換刀時間2秒；
☆?配置有自動排屑機，方便排屑；
☆?主軸采用BT40錐柄，最高轉速10000 r/min，可以滿足高速銑削；
☆?刀庫配置24刀位，圓盤式刀庫，刀庫附帶機械手臂，可自動換刀；
☆?配置安全防護裝置，確保操作者人身安全；
☆?可選配第四軸旋轉工作臺，完成工件的翻轉定位加工。
技術參數
縱向行程 ?(X軸) | 4500 mm |
橫向行程 ?(y軸) | 500 mm |
垂直行程 ?(z軸) | 550 mm |
X軸運行速度 | 0～60 m/min |
Y軸運行速度 | 0～30 m/min |
Z軸運行速度 | 0～20 m/min |
主軸轉速 | 0～10000 rpm |
主軸功率 | 7.5 kW/11kW |
刀具庫 | BT40 ?24刀位、圓盤刀庫 |
刀具最大安裝長度 | 135 mm |
刀柄 | BT40刀柄 |
刀柄拉釘 | BT40 45度 ?? |
氣源 | 0.5-0.8 MPa |
電源 | 380V/50 Hz |
裝機總功率 | 21 kW |
潤滑、冷卻 | 油脂潤滑，切削液冷卻 |
加工尺寸范圍（寬×高×長） | 4500×500×400mm |
加工形式 | 一次裝夾可加工零件上平面各種孔 |
外形尺寸（長×寬×高） | 8500×2800×2800mm |
機床凈重 | 7000kg |
主要加工精度：
☆?定位精度: ??????????±0.05mm
☆?重復定位精度: ??????±0.02mm
☆?加工精度： ?????????±0.1mm
☆?切削表面粗糙度 ?????Ra6.3μm
